扭力限制器是用來保護機械設備的一種安全裝置，接下來統勛將用文字介紹加動態圖片的形式向大家介紹摩擦式扭力限制器和鋼球式扭力限制器的構造及工作原理，相信大家看完之后會有一個非常直觀的認識。

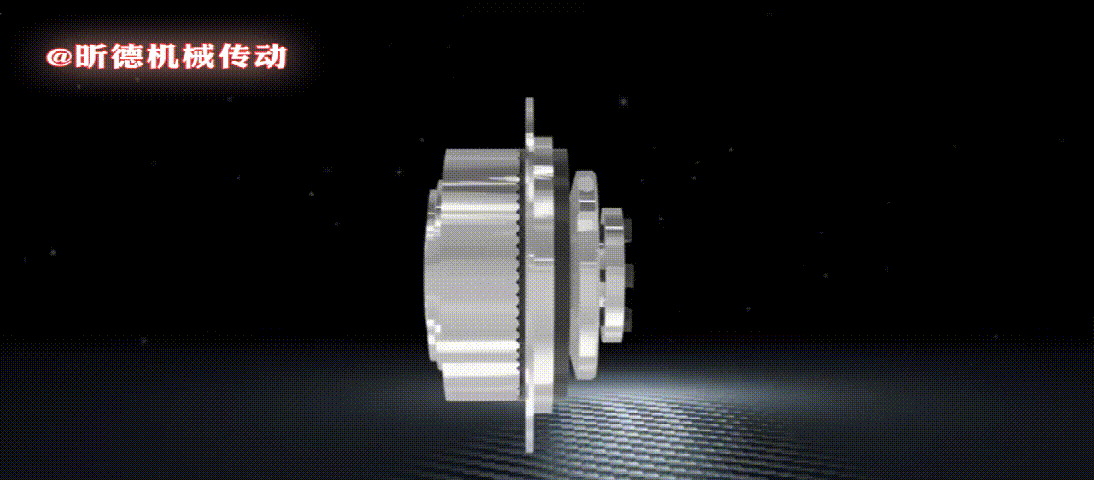

這張圖片展示的是摩擦式扭力限制器的結構，摩擦式扭力限制器采用的彈簧負荷式摩擦表面，以螺帽或螺栓調整彈簧力，預設其滑動扭矩。

這張圖片為摩擦式扭力限制器工作原理圖，當超載或機械故障而導致所需扭矩超過設定值時，摩擦式扭力限制器會以打滑形式限制傳動系統所傳動的扭力，過載情形消失后才會自行恢復聯結，以防止機械損壞

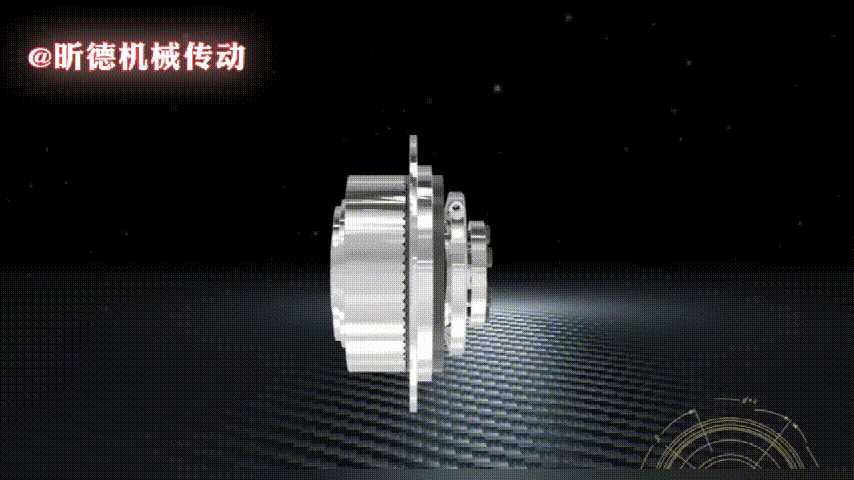

這張圖片為鋼球式扭力限制器的結構圖，鋼球式扭力限制器內置精密滾珠機構，可在過載瞬間使主被動傳動脫開

這張圖片為鋼球式扭力限制器工作原理圖，當設備傳遞力矩超過設定的打滑力矩（過載）時，鋼球會離開凹坑，使主動端部件和從動端部件之間產生打滑，此時傳遞的力矩降低到很小，同時發訊環產生軸向位移，觸動傳感器或位移開關，使傳感器輸出信號，隨之可用輸出的信號來控制操作或切斷動力源，使設備停止轉動，起到保護設備的作用。過載消除后，鋼球在保持架旋轉過程中轉動一個角度在下一個凹坑中自動復位，這樣主端和從動端部件在相互旋轉一個角度后可自行恢復正常轉動。

上面這4張動態圖，已經把扭力限制器的物理結構和工作原理都展示出來了，看完還不懂的小伙伴可以根據統勛的文字提示多看幾遍。以上內容由“扭力限制器廠家-上海統勛”分享，采購扭力限制器，或對選型有疑問的小伙伴歡迎聯系我們。
